Criando e Testando Schemas BizTalk Editor

No BizTalk podemos criar schemas de várias maneiras, nesse artigo vou demonstrar como criar um schema a partir de um XML bem formado e utilizando o BizTalk Schema Editor.

Criando Schema a Partir de uma Instancia XML

Vamos considerar a seguinte Instancia de XML

   1:  <ns0:Root xmlns:ns0="http://CriandoSchemas.schInstanciaXML">

   2:    <ns0:Funcionarios>

   3:      <ns0:Codigo>1</ns0:Codigo>

   4:      <ns0:Nome>Ruth Resende</ns0:Nome>

   5:      <ns0:Cargo>Analista de Sistemas</ns0:Cargo>

   6:    </ns0:Funcionarios>

   7:  </ns0:Root>

1 - Salve esse arquivo em algum diretório.

2 - Crie um projeto de BizTalk

3 - Clique com o botão direito em cima do Projeto e em Add –> Add Generated Items.

4 - No painel esquerdo clique em Generate Schemas –> Generate Schemas.





5 - Clique em Add.

6 - Em Document type, escolha Well-Formed XML.

7 - Em Input file, procure o arquivo XML.



8 - Clique em OK.

Segue o Schema criado a partir da mensagem.

Criando schema pelo Biztalk Editor

1 - Vamos criar o mesmo schema, mas na munheca usando o BizTalk Schema Editor.

2 - Clique com o botão direito em cima do Projeto e em Add –> New Item.

3 – Escolha a opção Schema e de um nome para o arquivo. Nesse caso nomeei schFuncionario.xsd



4 – Clique em Add.

Como podemos notar o arquivo foi criado, ele tem um Root Node que por padrão é chamado de Root (o que pode ser alterado) e também foi dado um Namespace padrão pra ele ( o que também pode ser alterado).

5 – Clique com o botão direito em cima do Root Node e em Insert Schema Node –> Child Record.

Esse Node, é criado quando queremos agrupar informações (campos), que podem ou não se repetir.

6 – Coloque o nome de Funcionarios.

Cada Node do Schema tem suas próprias propriedades.

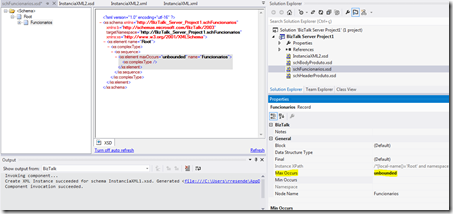

7 – Clique no Node Funcionarios e na Opção Max Occurs, coloque um ‘*’ (asterisco) , ou escreva unbounded.

Isso indica que o Node Funcionarios pode se repetir infinitamente.

8 – Clique com o botão direito no Node Funcionarios e em Insert Schema Node –> Child Field Element

Essa opção Child Field Element criará um elemento abaixo do Node Funcionarios. Para criar um atributo basta escolher Child Field Atributte.

9 – Coloque o Nome do Campo de Codigo.

10 – Repita o passo 8 e 9 para os campos Nome e Cargo.

11 – Salve o Schema.

Gerando uma Intancia XML do Schema

É possível gerar um modelo do Schema e para verificar como deveriamos receber a mensagem do BizTalk.

1 – Clique com o botão direiro em cima do schema schFuncionario.xsd e em Generate Instance.

Isso irá criar uma Instancia do XML daquele Schema.

2 – Para visualizar a Instancia criada, visualize no Painel Inferior do Visual Studio, janela Output, o link com o caminho do XML. Com a tecla CTRL pressionada, clique nesse link.

O Visual Studio mostra o arquivo em um tipo de Pagina Html, a qual não conseguimos fazer qualquer tipo de alteração com o arquivo.

3 – Em cima do text em XML, clique com o botão direito e em View Source. Agora sim o arquivo poderá ser editado.

Testando a Instancia de XML contra o Schema

O BizTalk disponibiliza alguns recursos muito úteis quando queremos testar e ver se uma determinada instancia de XML combina com o schema que temos.

1 – Clique no schema schFuncionario.xsd e configure as seguinte propriedades:

• Generate Instance Output Type – XML ou Native. Essa propriedade configura o tipo de saida dessa mensagem, se for Native, a saída será em TXT ou EDI, e XML será em XML mesmo.
• Input Instance FileName – Aponte uma instancia do XML que precisa ser testada.
• Output Instance FileName – Apontar um caminho de saida da mensagem.
• Validate Instance Input Type – XML ou Native. Essa propiedade configura o tipo de Entrada que queremos testar. Native pode ser Txt ou EDI.

2 – Clique com o botão direito no Schema  e em Validate Instance.

O BizTalk vai validar a Instancia e o resultado vai aparecer na tela Output do Visual Studio, que normalmente fica no Painel inferior.

Nesse meu caso deu erro porque o Namespace da minha Instancia está errado.

Alterando o Namespace da minha Instancia

Hoje vimos como criar schemas a partir de Instancias de XML, como também Criar Schemas utilizando o Biztalk Schema Editor além de gerar uma Instancia e testar o Schema.

Até a próxima.
