Enviar mensagens Assinadas com Certificado - Parte 3

No primeiro post desta série, vimos como Obter um Certificado Digital.
Nesse segundo artigo, vimos como importar o Certificado e exportar suas Chaves Públicas e Privadas.


Nessa última parte veremos, como importar essa chave privada e pública para funcionar com o Biztalk.

Aqui vamos continuar exatamente de onde paramos no segundo artigo, e pressupor que seguimos as orientações descritas ali.
Isso inclui presumir que já estamos logados no servidor com o usuário certo, que já tomamos as devidas cautelas e que o mmc com o Certificado esta aberto, como na tela abaixo:

Importar Chave Privada do Certificado

Lembrando que devemos estar logados no servidor com o mesmo usuário do Host Instance.

• Expanda o node Certificates – Current User – Personal – Certificates.
• Clique com o botão direito  e em All Tasks –> Imports. Vai aparecer a seguinte tela:

• Clique em Next.
• No Botão Browse, procure o arquivo pfx que foi exportado no nosso Artigo anterior.

• Clique em Next.
• Digite a senha que foi usada ao exportar a chave privada.

• Clique em Next.

Agora deve ser possível ver o certificado importado na pasta.
Em produção, é necessário repetir esse processo para cada servidor que pode receber ou enviar uma mensagem criptografada.

Importar Chave Pública do Certificado

• Expanda o node Certificates (Local Computer) – Personal – Certificates.
• Clique com o botão direito e em All Tasks –> Imports.
• Vai aparecer a tela Certificate Import Wizard,  clique em Next.
• Na próxima tela clique em Browse e procure a chave pública, o arquivo .cer, que foi exportado no Aritgo Anterior.

Criar o projeto em Biztalk

• Crie um novo projeto chamado POC.TesteCertificado
• Crie um schema simples pra receber uma mensagem, como na figura a seguir.

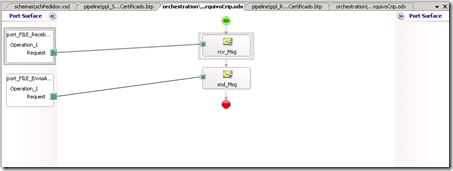

• Crie duas orchestration com apenas o shape de Receive e Send. A idéia é ter uma orchestration que receba o arquivo aberto e envie-o encriptado e assinado. A outra orchestration faz a operação inversa: recebe o arquivo encriptado e envia aberto.

• Crie um Receive Pipeline, com o nome ppl_R_POC_TesteCertificado.btp.
• No estágio de Decode adicione um MIME/SMIME decoder.
• No estágio de Disassemble adicione um XML Disassembler.

Nosso Receive Pipeline ficou assim:

• Agora crie um Send Pipeline chamado ppl_S_POC_TesteCertificado.
• No Estágio de Enconde adicione um MIME/SMIME enconder.

A seguir, como ficou o nosso Pipeline.

Finalmente nosso projeto ficou com a seguinte estrutura:

• Crie uma chave com strong name e faça o deploy dessa solução normalmente.
• Crie as apropriadas Receive e Send Port e deixe a aplicação funcionando.

OBS: Na orchestration btoEnviarArquivoCrip.odx, a Receive Port deve ter o Pipeline XML Disassembler e a Send Port deve usar o Pipeline criado ppl_S_POC_TesteCertificado.btp. Na orchestration btoRecebeArquivoCrip.odx, a Receive Port deve usar o Pipeline criado ppl_R_POC_TesteCertificado.btp e a Send Port podemos usar o Pass Trought Pipeline.

Configurar as Receive e Send Port  do Projeto

Ao receber mensagens encriptadas ou assinadas, o Biztalk usará a chave privada que foi instalada para executar a tarefa.
No Biztalk Administration Console, expanda o node dos Hosts.

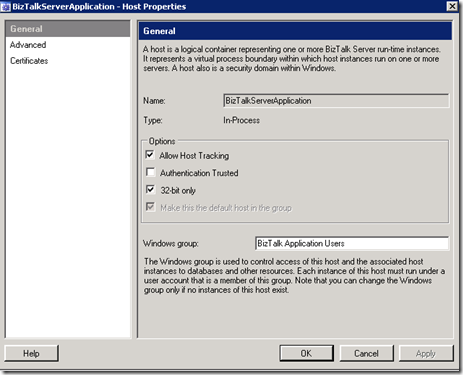

Clique duas vezes no Host usado para receber as mensagens, no meu caso é o BiztalkServerApplication.

• Clique em Certificates, e em Browse.
• Na tela que irá aparecer, escolha o Certificado instalado e em OK.

Importante: O Certificado só vai aparecer, se o Usuário logado no servidor for o mesmo que está no Host Instance.

• Clique em OK.
• Ainda no Administration Console, clique duas vezes na Send Port que foi criada para enviar o arquivo criptgrafado, aquela que usa o Pipeline ppl_S_POC_TesteCertificado.
• Clique o node Certificates e em Browse.
• Procure a chave pública do certificado do nosso parceiro, para quem devemos enviar a mensagem. No nosso caso é o mesmo certificado da chave Privada.
• Clique em OK.

Pronto, está configurado. É só testar.
Ao enviar um arquivo aberto, como esse:

Depois de criptado, ficou assim:



E aqui, o arquivo está somente assinado digitalmente:

Para habilitar ou desabilitar a criptografia, basta alterar a propriedade Enable Encryption do MIME/SMIME enconder, Send Pipeline, para True ou False.

Simples hein..

Então Recapitulando, nessa série de três artigos, vimos como criar uma requisição, obter e importar o certificado, além de ver como encryptar e assinar uma mensagem digitalmente,  configurando uma aplicação do Biztalk para trabalhar com esse certificado.

A Microsoft tem uma série de exemplos do Biztalk e tem um muito bom que explica como usar o Party Resolution, envolvendo certificados.
Bons Estudos. Até a próxima!
