Implementando SOAP Exception na Orchestration

Quando trabalhamos com o “SOAP Adapter” ou o “HTTP Adapter”, sendo a Send Port do tipo Request-Response, é uma boa prática a orchestration ser capaz de capturar a descrição dos erros que podem ocorrer nessa chamada.
Quem nunca se deparou com a famosa mensagem de erro: “Error 500 - Internal Server Error” ?
Este artigo pode ser usado tanto com o “SOAP Adapter” quanto com o “HTTP Adapter”, pois os dois acionam o mesmo tipo de exception, o “SOAPException”.
Então Mãos a Obra. Neste artigo iremos trabalhar com o HTTP Adapter.

Criando o Projeto

Pra começar a brincadeira, vamos adicionar a classe System.Web.Services ao projeto.

Crie um novo projeto.
Clique em “Add Reference”.
Na aba “.NET” e procure a classe System.Web.Services e clique em OK.
Adicione um novo schema, apenas com alguns campos.
Adicione uma orchestration e adicione os seguintes shapes e portas:

Note que adicionamos um escopo e um Catch Exception.

Configurando o Exception

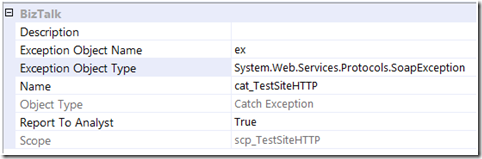

Na propriedade “Exception Object Type” do Catch Exception clique na seta e escolha “.NET Exceptions”.
Procure por SoapException, e clique em OK. Deverá aparecer System.Web.Services.Protocols.SoapException.
Na Propriedade “Exception Object Name”, escolha um nome para o objeto. Nesse exemplo vamos usar “ex”.
Adicione uma variável e uma mensagem do tipo System.Xml.XmlDocument para recuperar a mensagem de erro.
Adicione um shape de “Message Assignment“ e o código abaixo:

xmlRetStatus.LoadXml(ex.Detail.InnerXml);
msgFaultMessage = xmlRetStatus;

O desenho final da orchestration deve ficar assim:

Não se esqueça de acrescentar um Nome para aplicação e uma snk.

Compile e faça o deploy do projeto.

Agora precisamos de um site HTTP para testarmos a solução, que está disponivel aqui, bem como o projeto em VS 2008.

A mensagem capturada no exception, deve ser parecida com essa:

<ns0:NACK Type="NACK" xmlns:ns0="http://schema.microsoft.com/BizTalk/2003/NACKMessage.xsd">
<NAckID>{D7FA5048-9E1F-4566-9C1C-55884FD7B278}</NAckID>
<ErrorCode>0xc0c0167a</ErrorCode>
<ErrorCategory>0</ErrorCategory>
<ErrorDescription>O servidor remoto retornou um erro: (500) Erro Interno do Servidor.</ErrorDescription>
<ErrorDetail>
<HttpErrorDetail xmlns="http://schema.microsoft.com/BizTalk/2004/HttpErrorDetails.xsd">
<Headers>Connection: Close
Content-Length: 6317
Cache-Control: private
Content-Type: text/html; charset=utf-8
Date: Fri, 23 Jul 2010 17:04:21 GMT
Server: ASP.NET Development Server/9.0.0.0
X-AspNet-Version: 2.0.50727
</Headers>
<Body>&lt;html&gt;
&lt;head&gt;
&lt;title&gt;N&amp;#227;o foi poss&amp;#237;vel localizar uma parte do caminho 'C:\PastaInexistente\xmlDoc.xml'.&lt;/title&gt;
&lt;style&gt;
body {font-family:"Verdana";font-weight:normal;font-size: .7em;color:black;}
p {font-family:"Verdana";font-weight:normal;color:black;margin-top: -5px}
b {font-family:"Verdana";font-weight:bold;color:black;margin-top: -5px}
H1 { font-family:"Verdana";font-weight:normal;font-size:18pt;color:red }
H2 { font-family:"Verdana";font-weight:normal;font-size:14pt;color:maroon }
pre {font-family:"Lucida Console";font-size: .9em}
.marker {font-weight: bold; color: black;text-decoration: none;}
.version {color: gray;}
.error {margin-bottom: 10px;}
.expandable { text-decoration:underline; font-weight:bold; color:navy; cursor:hand; }
&lt;/style&gt;
&lt;/head&gt;

&lt;body bgcolor="white"&gt;

&lt;span&gt;&lt;H1&gt;Erro de Servidor no Aplicativo '/SitePostXml'.&lt;hr width=100% size=1 color=silver&gt;&lt;/H1&gt;

&lt;h2&gt; &lt;i&gt;N&amp;#227;o foi poss&amp;#237;vel localizar uma parte do caminho 'C:\PastaInexistente\xmlDoc.xml'.&lt;/i&gt; &lt;/h2&gt;&lt;/span&gt;

&lt;font face="Arial, Helvetica, Geneva, SunSans-Regular, sans-serif "&gt;

&lt;b&gt; Descrição: &lt;/b&gt;Ocorreu uma exceção não tratada durante a execução da atual solicitação da Web. Examine o rastreamento de pilha para obter mais informações sobre o erro e onde foi originado no código.

&lt;br&gt;&lt;br&gt;

&lt;b&gt; Detalhes da Exceção: &lt;/b&gt;System.IO.DirectoryNotFoundException: N&amp;#227;o foi poss&amp;#237;vel localizar uma parte do caminho 'C:\PastaInexistente\xmlDoc.xml'.&lt;br&gt;&lt;br&gt;

&lt;b&gt;Erro de Origem:&lt;/b&gt; &lt;br&gt;&lt;br&gt;

&lt;table width=100% bgcolor="#ffffcc"&gt;
&lt;tr&gt;
&lt;td&gt;
&lt;code&gt;&lt;pre&gt;

Linha 20:             XmlDocument xmlDoc = new XmlDocument();
Linha 21:             xmlDoc.LoadXml(xmlData);
&lt;font color=red&gt;Linha 22:             xmlDoc.Save(@&amp;quot;C:\PastaInexistente\xmlDoc.xml&amp;quot;);
&lt;/font&gt;Linha 23:
Linha 24: &lt;/pre&gt;&lt;/code&gt;

&lt;/td&gt;
&lt;/tr&gt;
&lt;/table&gt;

&lt;br&gt;

&lt;b&gt; Arquivo de Origem: &lt;/b&gt; c:\ruth\Projetos\BIZTALK_PROJETOS\SitePostXml\Default.aspx.cs&lt;b&gt; &amp;nbsp;&amp;nbsp; Linha: &lt;/b&gt; 22
&lt;br&gt;&lt;br&gt;

&lt;b&gt;Rastreamento de Pilha:&lt;/b&gt; &lt;br&gt;&lt;br&gt;

&lt;table width=100% bgcolor="#ffffcc"&gt;
&lt;tr&gt;
&lt;td&gt;
&lt;code&gt;&lt;pre&gt;

[DirectoryNotFoundException: N&amp;#227;o foi poss&amp;#237;vel localizar uma parte do caminho 'C:\PastaInexistente\xmlDoc.xml'.]
System.IO.__Error.WinIOError(Int32 errorCode, String maybeFullPath) +193
System.IO.FileStream.Init(String path, FileMode mode, FileAccess access, Int32 rights, Boolean useRights, FileShare share, Int32 bufferSize, FileOptions options, SECURITY_ATTRIBUTES secAttrs, String msgPath, Boolean bFromProxy) +1162
System.IO.FileStream..ctor(String path, FileMode mode, FileAccess access, FileShare share) +66
System.Xml.XmlTextWriter..ctor(String filename, Encoding encoding) +37
System.Xml.XmlDocument.Save(String filename) +77
_Default.Page_Load(Object sender, EventArgs e) in c:\ruth\Projetos\BIZTALK_PROJETOS\SitePostXml\Default.aspx.cs:22
System.Web.Util.CalliHelper.EventArgFunctionCaller(IntPtr fp, Object o, Object t, EventArgs e) +14
System.Web.Util.CalliEventHandlerDelegateProxy.Callback(Object sender, EventArgs e) +35
System.Web.UI.Control.OnLoad(EventArgs e) +99
System.Web.UI.Control.LoadRecursive() +50
System.Web.UI.Page.ProcessRequestMain(Boolean includeStagesBeforeAsyncPoint, Boolean includeStagesAfterAsyncPoint) +627
&lt;/pre&gt;&lt;/code&gt;

&lt;/td&gt;
&lt;/tr&gt;
&lt;/table&gt;

&lt;br&gt;

&lt;hr width=100% size=1 color=silver&gt;

&lt;b&gt;Informações sobre a Versão:&lt;/b&gt;&amp;nbsp;Microsoft .NET Framework Versão:2.0.50727.4927; Versão do ASP.NET:2.0.50727.4927

&lt;/font&gt;

&lt;/body&gt;
&lt;/html&gt;
&lt;!--
[DirectoryNotFoundException]: N&amp;#227;o foi poss&amp;#237;vel localizar uma parte do caminho 'C:\PastaInexistente\xmlDoc.xml'.
em System.IO.__Error.WinIOError(Int32 errorCode, String maybeFullPath)
em System.IO.FileStream.Init(String path, FileMode mode, FileAccess access, Int32 rights, Boolean useRights, FileShare share, Int32 bufferSize, FileOptions options, SECURITY_ATTRIBUTES secAttrs, String msgPath, Boolean bFromProxy)
em System.IO.FileStream..ctor(String path, FileMode mode, FileAccess access, FileShare share)
em System.Xml.XmlTextWriter..ctor(String filename, Encoding encoding)
em System.Xml.XmlDocument.Save(String filename)
em _Default.Page_Load(Object sender, EventArgs e) na c:\ruth\Projetos\BIZTALK_PROJETOS\SitePostXml\Default.aspx.cs:linha 22
em System.Web.Util.CalliHelper.EventArgFunctionCaller(IntPtr fp, Object o, Object t, EventArgs e)
em System.Web.Util.CalliEventHandlerDelegateProxy.Callback(Object sender, EventArgs e)
em System.Web.UI.Control.OnLoad(EventArgs e)
em System.Web.UI.Control.LoadRecursive()
em System.Web.UI.Page.ProcessRequestMain(Boolean includeStagesBeforeAsyncPoint, Boolean includeStagesAfterAsyncPoint)
[HttpUnhandledException]: Exce&amp;#231;&amp;#227;o do tipo 'System.Web.HttpUnhandledException' foi acionada.
em System.Web.UI.Page.HandleError(Exception e)
em System.Web.UI.Page.ProcessRequestMain(Boolean includeStagesBeforeAsyncPoint, Boolean includeStagesAfterAsyncPoint)
em System.Web.UI.Page.ProcessRequest(Boolean includeStagesBeforeAsyncPoint, Boolean includeStagesAfterAsyncPoint)
em System.Web.UI.Page.ProcessRequest()
em System.Web.UI.Page.ProcessRequestWithNoAssert(HttpContext context)
em System.Web.UI.Page.ProcessRequest(HttpContext context)
em ASP.default_aspx.ProcessRequest(HttpContext context) na c:\Windows\Microsoft.NET\Framework\v2.0.50727\Temporary ASP.NET Files\sitepostxml\dbb57a48\a921aed0\App_Web_c14kkcwh.0.cs:linha 0
em System.Web.HttpApplication.CallHandlerExecutionStep.System.Web.HttpApplication.IExecutionStep.Execute()
em System.Web.HttpApplication.ExecuteStep(IExecutionStep step, Boolean&amp; completedSynchronously)
--&gt;</Body>
</HttpErrorDetail>
</ErrorDetail>
</ns0:NACK>

É, vai retornar uma mensagem gigante. :)

Note que no campo “ErrorDescription” mostra o erro genérico “O servidor remoto retornou um erro: (500) Erro Interno do Servidor.”

Porem no campo “Body” ele retorna outro xml estruturado que contem a descrição real do erro: “N&#227;o foi poss&#237;vel localizar uma parte do caminho 'C:\PastaInexistente\xmlDoc.xml'”

O que quer dizer que o servidor tentou gravar alguma coisa em uma pasta que não existe.

Então é isso. Até a próxima!
